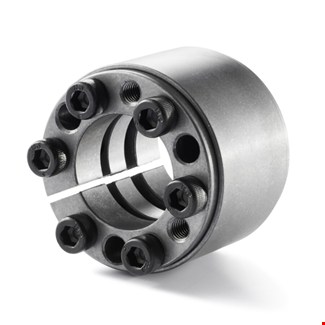

4MP Cilindrisch klemelement K80 - 20x28
- Adviesprijs
- € 22,21 (per 1)
- Artikelnr
- 200588449
- EAN
- 3661578137986
- Merk
- 4MP
- Leverancier
- 67605888
- Type
- K80.20X28-4MP
- Volle verpakking
- 1
- Eenheid
- Stuk
Barcodes uitprinten
€ 22,21
Word klant van Dexis of log direct in!
- Snel en eenvoudig bestellen
- Inzicht in de actuele voorraad
- Je eigen klantspecifieke prijzen
- Keuze uit ruim 65.000 artikelen
- ProPunten sparen voor gratis cadeaus
Nog geen account? Klik hier!
Productomschrijving
4MP Cilindrisch klemelement K80 - 20x28
Cilindrische klemelementen (ook spanelementen genoemd) worden gebruikt om een mechanisch onderdeel met een cilindrische boring op de as te bevestigen (bijvoorbeeld een riemschijf met cilindrische boring)
Producteigenschappen:
- Het cilindrische klemelement wordt vastgezet door bouten aan te draaien – de buitendiameter wordt vergroot en de binnendiameter wordt verkleind
- Vergelijkbaar met andere coderingen op de markt: K11: AA K16: AB K40: GG K70: DA K80: CC K95: MM
- De verschillende ontwerpuitvoeringen zijn in overeenstemming met de marktnormen
Technische gegevens:
- Referentie: K80.20X28-4MP
- Asdiameter: 20 mm
- Uitwendige diameter: 28 mm
- D1: 44 mm
- D2: 49 mm
- Totale lengte: 44 mm
- Lengte: 18 mm
- L2: 31 mm
- L3: 38 mm
- Axiale asbelasting: 21 kN
- Moment: 176 Nm
- Naafdruk (P): 143,9 N/mm2
- Naafdruk (P1): 102,8 N/mm2
- Borgbouten DIN 912-12.9 aantal: 4
- Borgbouten DIN 912-12.9 grootte: m6x18 mm
- Aandraaimoment: 17 Nm
Productspecificaties
| Merk | 4MP |
| Type | K80.20X28-4MP |
| Diameter (as) | 20 mm |
| Diameter (uitwendig) | 28 mm |
| Axiale Asbelasting | 21 kN |
| Aandraaimoment | 176 Nm |
| Lengte (totaal) | 44 mm |
| Lengte | 18 mm |
