Rollenketting op maat

Hoe maak je de juiste kettingselectie? Bij het gebruik van een rollenketting is het aantal tanden op de kettingwielen van groot belang om de juiste toerentallen en krachten af te stemmen. Wij helpen je op weg voor de juiste kettingselectie in slechts 3 stappen en maken 'm voor je op maat bij DEXIS Beverwijk. Heb je alle maten? Klik dan hier voor het aanvraagformulier >

Basiskennis rollenketting

Allereest is het van belang om te weten uit welke onderdelen de rollenketting bestaat. Onderstaand de onderdelen uitgelegd.

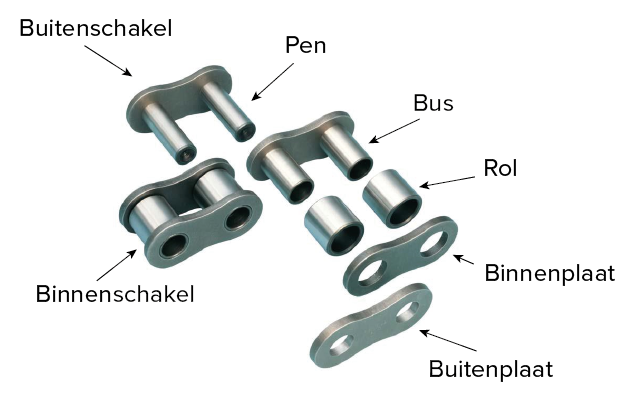

Onderdelen van de ketting

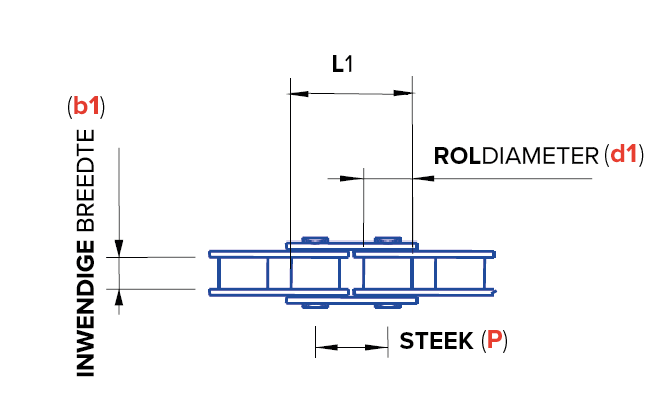

Stap 1 - Bepaal de hoofdmaten

Er zijn drie afmetingen essentieel voor de kettingselectie. Deze hoofdafmetingen zijn als volgt:

• Steek P: Afstand tussen de pennen
• Inwendige breedte b1: Gemeten tussen de binnenplaten
• Roldiameter d1: Buitendiameter van de rol Steek=> L1

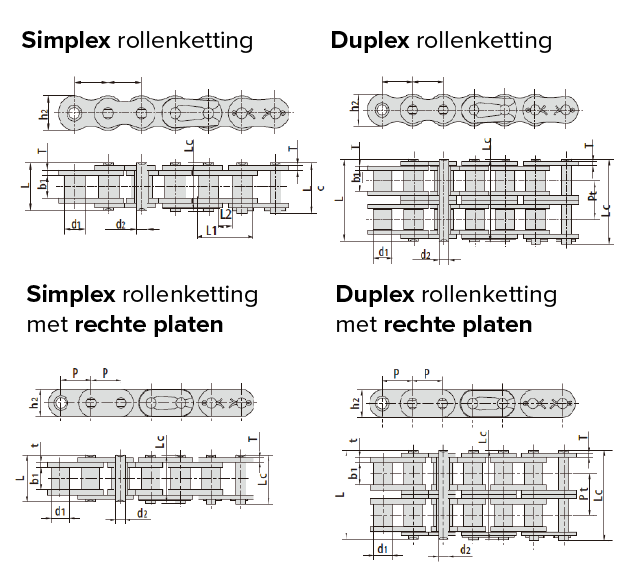

Stap 2 - Welk soort rollenketting heb je?

• Simplex rollenketting: Je rollenketting heeft buitenschakels met één binnenschakel en normale zijplaten.
• Duplex rollenketting: Je rollenketting heeft buitenschakels met meerdere binnenschakels, hierdoor wordt de ketting breder en sterker. Je rollenketting heeft normale zijplaten.
• Simplex rollenketting met rechte zijplaten: Je rollenketting heeft buitenschakels met één binnenschakel en rechte zijplaten.
• Duplex rollenketting met rechte zijplaten: Je rollenketting heeft buitenschakels met meerdere binnenschakels. De rollenketting heeft rechte zijplaten.

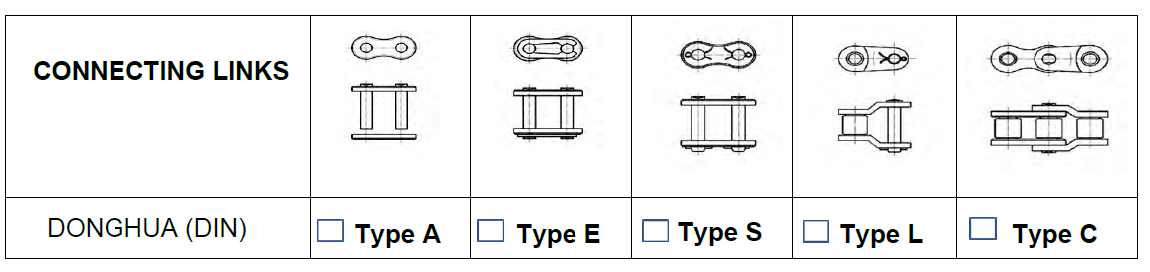

Stap 3 - Wat voor soort schakels heeft je rollenketting?

• Type A: De Buitensluitschakel ook wel de klinkschakel
• Type E: De Sluitschakel met veerclip
• Type S: De Sluitschakel met splitpen
• Type L: De Verloopschakel met splitpen
• Type C: De Dubbele verloopschakel

Stap 4 - Totalen opmeten en tellen

• Meet de totale lengte ketting inclusief de verbindingsschakel
• Tel het aantal benodigde schakels
• Tel het aantal rollers

Meenemers worden alleen op aanvraag gemaakt.
