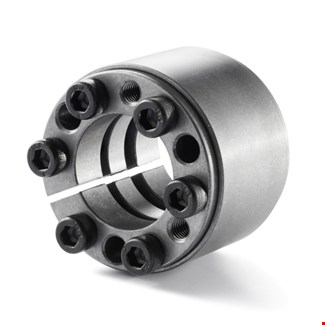

4MP Cilindrisch klemelement K70 - 30x55

4MP Cilindrisch klemelement K70 - 30x55

Cilindrische klemelementen (ook spanelementen genoemd) worden gebruikt om een mechanisch onderdeel met een cilindrische boring op de as te bevestigen (bijvoorbeeld een riemschijf met cilindrische boring)

Producteigenschappen:

• Het cilindrische klemelement wordt vastgezet door bouten aan te draaien – de buitendiameter wordt vergroot en de binnendiameter wordt verkleind
• Vergelijkbaar met andere coderingen op de markt: K11: AA K16: AB K40: GG K70: DA K80: CC K95: MM
• De verschillende ontwerpuitvoeringen zijn in overeenstemming met de marktnormen

Technische gegevens:

• Referentie: K70.30X55-4MP
• Asdiameter: 30 mm
• Uitwendige diameter: 55 mm
• Totale lengte: 45 mm
• Lengte: 26 mm
• L2: 31 mm
• L3: 39 mm
• Axiale asbelasting: 48 kN
• Moment: 727 Nm
• Naafdruk (P): 183 N/mm2
• Naafdruk (P1): 100 N/mm2
• Borgbouten DIN 912-12.9 aantal: 6
• Borgbouten DIN 912-12.9 grootte: m6x25 mm
• Aandraaimoment: 17 Nm
