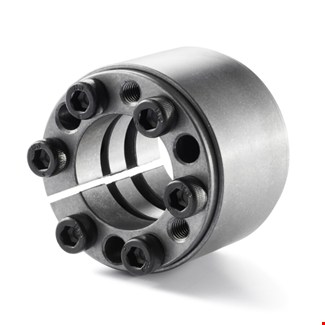

4MP Cilindrisch klemelement K40 - 35x60

4MP Cilindrisch klemelement K40 - 35x60

Cilindrische klemelementen (ook spanelementen genoemd) worden gebruikt om een mechanisch onderdeel met een cilindrische boring op de as te bevestigen (bijvoorbeeld een riemschijf met cilindrische boring)

Producteigenschappen:

• Het cilindrische klemelement wordt vastgezet door bouten aan te draaien – de buitendiameter wordt vergroot en de binnendiameter wordt verkleind
• Vergelijkbaar met andere coderingen op de markt: K11: AA K16: AB K40: GG K70: DA K80: CC K95: MM
• De verschillende ontwerpuitvoeringen zijn in overeenstemming met de marktnormen

Technische gegevens:

• Referentie: K40.35X60-4MP
• Asdiameter: 35 mm
• Uitwendige diameter: 60 mm
• Totale lengte: 26 mm
• Lengte: 17 mm
• L2: 20 mm
• Axiale asbelasting: 40,2 kN
• Moment: 703 Nm
• Naafdruk (P): 196 N/mm2
• Naafdruk (P1): 114 N/mm2
• Borgbouten DIN 912-12.9 aantal: 12
• Borgbouten DIN 912-12.9 grootte: m6x18 mm
• Aandraaimoment: 14,9 Nm
