Productomschrijving

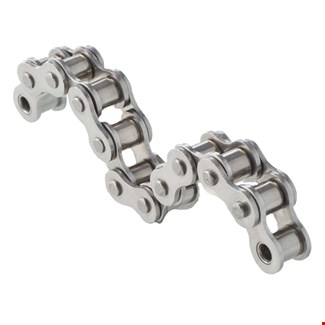

4MP Rollenketting - 24B3
De kettingen zijn standaard kettingen voor normaal gebruik (DIN 8187 en ISO 606)
Producteigenschappen:
- De kettingen zijn verkrijgbaar in lengten van 5 meter, met de verbindingsschakel bijgesloten
- Bepalend voor een ketting is: De kettingsteek P (ISO-genormaliseerd) en het aantal rijen (simplex, duplex of triplex)
Technische gegevens:
- ISO/ANSI: 24B-3
- Steek (P): 38,1 mm
- Uitvoering: Triplex
- Roldiameter (d1): 25,4 mm
- 14,63 mm
- Pinlengte (L): 150,2 mm
- Binnenplaatdikte (T): 5,80/4,80 mm
- Binnenplaatbreedte (h2): 33,4 mm
- Gem. treksterkte: 480 kN
- Gewicht: 20,1 kg/m
- Pinlengte (Lc): 153,82 mm
- Afstand tussen binnenplaten (b1): 25,4 mm
- Dwars steek (Pt): 48,36 mm
- Max. treksterkte (Q): 425
Productspecificaties
| Merk |
4MP |
| Type |
24B3-5M-4MP |
| ISO/ANSI |
24B-3 |
| Steek mm (P) |
38,1 mm |
| Uitvoering |
Triplex |
| Roldiameter (d1) |
25,4 mm |
| Pindiameter (d2) |
14,63 mm |
| Pinlengte (L) |
150,2 mm |
| Binnenplaatdikte (T) |
5,80/4,80 mm |
| Binnenplaatbreedte (h2) |
33,4 mm |
| Gem. treksterkte |
480 kN |
| Gewicht |
20,1 kg/m |
| Soort |
Rollenkettingen Engelse norm |
| Binnenbreedte (b1) |
25,4 mm |
