Productomschrijving

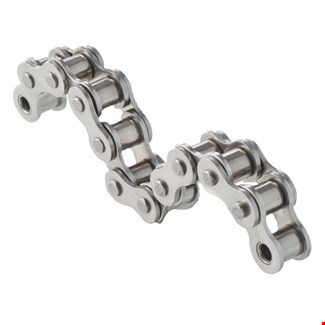

4MP Rollenketting - 20B3
De kettingen zijn standaard kettingen voor normaal gebruik (DIN 8187 en ISO 606)
Producteigenschappen:
- De kettingen zijn verkrijgbaar in lengten van 5 meter, met de verbindingsschakel bijgesloten
- Bepalend voor een ketting is: De kettingsteek P (ISO-genormaliseerd) en het aantal rijen (simplex, duplex of triplex)
Technische gegevens:
- ISO/ANSI: 20B-3
- Steek (P): 31,75 mm
- Uitvoering: Triplex
- Roldiameter (d1): 19,05 mm
- 10,19 mm
- Pinlengte (L): 114,55 mm
- Binnenplaatdikte (T): 4,60/3,60 mm
- Binnenplaatbreedte (h2): 26,42 mm
- Gem. treksterkte: 276,2 kN
- Gewicht: 10,82 kg/m
- Pinlengte (Lc): 121,2 mm
- Afstand tussen binnenplaten (b1): 19,58 mm
- Dwars steek (Pt): 36,45 mm
- Max. treksterkte (Q): 250
Productspecificaties
| Merk |
4MP |
| Type |
20B3-5M-4MP |
| ISO/ANSI |
20B-3 |
| Steek mm (P) |
31,75 mm |
| Uitvoering |
Triplex |
| Roldiameter (d1) |
19,05 mm |
| Pindiameter (d2) |
10,19 mm |
| Pinlengte (L) |
114,55 mm |
| Binnenplaatdikte (T) |
4,60/3,60 mm |
| Binnenplaatbreedte (h2) |
26,42 mm |
| Gem. treksterkte |
276,2 kN |
| Gewicht |
10,82 kg/m |
| Soort |
Rollenkettingen Engelse norm |
| Binnenbreedte (b1) |
19,58 mm |
