Productomschrijving

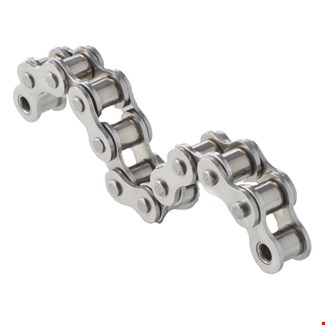

4MP Rollenketting - 12B1
De kettingen zijn standaard kettingen voor normaal gebruik (DIN 8187 en ISO 606)
Producteigenschappen:
- De kettingen zijn verkrijgbaar in lengten van 5 meter, met de verbindingsschakel bijgesloten
- Bepalend voor een ketting is: De kettingsteek P (ISO-genormaliseerd) en het aantal rijen (simplex, duplex of triplex)
Technische gegevens:
- ISO/ANSI: 12B-1
- Steek (P): 19,05 mm
- Roldiameter (d1): 12,07 mm
- 5,72 mm
- Pinlengte (L): 22,5 mm
- Binnenplaatdikte (T): 1,85 mm
- Binnenplaatbreedte (h2): 16,13 mm
- Gem. treksterkte: 33,3 kN
- Gewicht: 1,15 kg/m
- Pinlengte (Lc): 25,1 mm
- Afstand tussen binnenplaten (b1): 11,68 mm
- Max. treksterkte (Q): 28,90/29,00
Productspecificaties
Merk |
4MP |
Type |
12B1-5M-4MP |
ISO/ANSI |
12B-1 |
Steek mm (P) |
19,05 mm |
Uitvoering |
Simplex |
Roldiameter (d1) |
12,07 mm |
Pindiameter (d2) |
5,72 mm |
Pinlengte (L) |
22,5 mm |
Binnenplaatdikte (T) |
1,85 mm |
Binnenplaatbreedte (h2) |
16,13 mm |
Gem. treksterkte |
33,3 kN |
Gewicht |
1,15 kg/m |
Soort |
Rollenkettingen Engelse norm |
Binnenbreedte (b1) |
11,68 mm |
