Productomschrijving

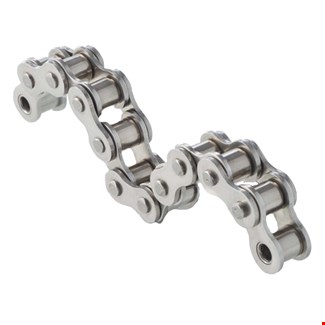

4MP Rollenketting - 10B2
De kettingen zijn standaard kettingen voor normaal gebruik (DIN 8187 en ISO 606)
Producteigenschappen:
- De kettingen zijn verkrijgbaar in lengten van 5 meter, met de verbindingsschakel bijgesloten
- Bepalend voor een ketting is: De kettingsteek P (ISO-genormaliseerd) en het aantal rijen (simplex, duplex of triplex)
Technische gegevens:
- ISO/ANSI: 10B-2
- Steek (P): 15,875 mm
- Uitvoering: Duplex
- Roldiameter (d1): 10,16 mm
- 5,08 mm
- Pinlengte (L): 36,1 mm
- Binnenplaatdikte (T): 1,7 mm
- Binnenplaatbreedte (h2): 14,73 mm
- Gem. treksterkte: 54,2 kN
- Gewicht: 1,84 kg/m
- Pinlengte (Lc): 38,6 mm
- Afstand tussen binnenplaten (b1): 9,65 mm
- Dwars steek (Pt): 16,59 mm
- Max. treksterkte (Q): 44,5
Productspecificaties
| Merk |
4MP |
| Type |
10B2-5M-4MP 10B-2 |
| ISO/ANSI |
10B-2 |
| Steek mm (P) |
15,875 mm |
| Uitvoering |
Duplex |
| Roldiameter (d1) |
10,16 mm |
| Pindiameter (d2) |
5,08 mm |
| Pinlengte (L) |
36,1 mm |
| Binnenplaatdikte (T) |
1,7 mm |
| Binnenplaatbreedte (h2) |
14,73 mm |
| Gem. treksterkte |
54,2 kN |
| Gewicht |
1,84 kg/m |
| Soort |
Rollenkettingen Engelse norm |
| Binnenbreedte (b1) |
9,65 mm |
