Productomschrijving

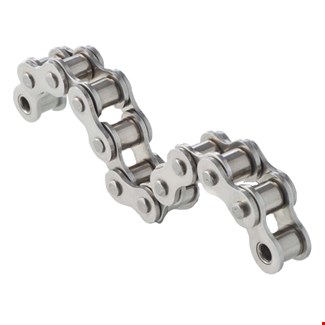

4MP H-serie rollenketting - ASA60H
De kettingen zijn standaard kettingen voor normaal gebruik (DIN 8187 en ISO 606)
Producteigenschappen:
- De kettingen zijn verkrijgbaar in lengten van 5 meter, met de verbindingsschakel bijgesloten
- Bepalend voor een ketting is: De kettingsteek P (ISO-genormaliseerd) en het aantal rijen (simplex, duplex of triplex)
Technische gegevens:
- ISO/ANSI: 12AH-1
- Steek (P): 19,05 mm
- Uitvoering: Simplex
- Roldiameter (d1): 11,91 mm
- 5,94 mm
- Pinlengte (L): 29,9 mm
- Binnenplaatdikte (T): 3,26 mm
- Binnenplaatbreedte (h2): 18,08 mm
- Gem. treksterkte: 41 kN
- Gewicht: 1,87 kg/m
- Pinlengte (Lc): 34,5 mm
- Nr. NSI: 60H
- Afstand tussen binnenplaten (b1): 12,57 mm
- Max. treksterkte (Q): 31,10/31,80
Productspecificaties
| Merk |
4MP |
| Type |
ASA60H-1-5M-4MP |
| ISO/ANSI |
12AH-1 |
| Steek mm (P) |
19,05 mm |
| Uitvoering |
Simplex |
| Roldiameter (d1) |
11,91 mm |
| Pindiameter (d2) |
5,94 mm |
| Pinlengte (L) |
29,9 mm |
| Binnenplaatdikte (T) |
3,26 mm |
| Binnenplaatbreedte (h2) |
18,08 mm |
| Gem. treksterkte |
41 kN |
| Gewicht |
1,87 kg/m |
| Soort |
H-serie rollenkettingen Amerikaanse norm |
| Binnenbreedte (b1) |
12,57 mm |
