Productomschrijving

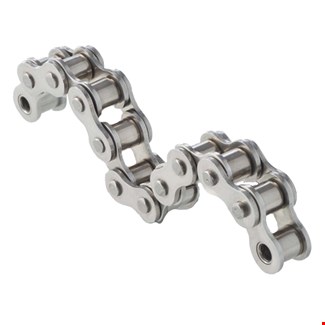

4MP Rollenketting - ASA35
De kettingen zijn standaard kettingen voor normaal gebruik (DIN 8187 en ISO 606)
Producteigenschappen:
- De kettingen zijn verkrijgbaar in lengten van 5 meter, met de verbindingsschakel bijgesloten
- Bepalend voor een ketting is: De kettingsteek P (ISO-genormaliseerd) en het aantal rijen (simplex, duplex of triplex)
Technische gegevens:
- ISO/ANSI: 06C-1
- Steek (P): 9525 mm
- Uitvoering: Simplex
- Roldiameter (d1): 5,08 mm
- 3,58 mm
- Pinlengte (L): 12,4 mm
- Binnenplaatdikte (T): 1,3 mm
- Binnenplaatbreedte (h2): 8,7 mm
- Gem. treksterkte: 10,4 kN
- Gewicht: 0,33 kg/m
- Pinlengte (Lc): 14,4 mm
- Nr. NSI: 35-1
- Afstand tussen binnenplaten (b1): 4,68 mm
- Max. treksterkte (Q): 7,9
Productspecificaties
Merk |
4MP |
Type |
ASA35-1-5M-4MP |
ISO/ANSI |
06C-1 |
Steek mm (P) |
9525 mm |
Uitvoering |
Simplex |
Roldiameter (d1) |
5,08 mm |
Pindiameter (d2) |
3,58 mm |
Pinlengte (L) |
12,4 mm |
Binnenplaatdikte (T) |
1,3 mm |
Binnenplaatbreedte (h2) |
8,7 mm |
Gem. treksterkte |
10,4 kN |
Gewicht |
0,33 kg/m |
Soort |
Rollenkettingen Amerikaanse norm |
Binnenbreedte (b1) |
4,68 mm |
